De Double Medical Proximale Femorale Bionische Nagel is gezamenlijk ontwikkeld op basis van het oorspronkelijke patent van de “driehoekige stabiele structuur” door academicus Zhang Yingze en de theorie van “hefboom-steunpunt-reconstructie” voorgesteld door professor Zhang Dianying.
“Theorie van ”hefboom-steunpunt-reconstructie"
- De anatomie van het normale menselijke heupgewricht lijkt op een hefboomsysteem. Het steunpunt bevindt zich nabij het midden van de femurkop, de hefboomarm van de mediale compressiegroep is korter en de hefboomarm van de laterale trekgroep is langer. Daarom kan het heupgewricht een groter gewicht dragen en verschillende bewegingen uitvoeren.
- Het doel van de operatie is om via het interne fixatiesysteem een nieuw hefboomsysteem te vestigen ter vervanging van het oorspronkelijke hefboomsysteem totdat de fractuur is genezen.
- De postoperatieve stabiliteit van een fractuur hangt af van het type fixatie en heeft geen verband met het type fractuur.
- Hoe dichter de steunpunt-reconstructiepositie van het nieuwe interne fixatiesysteem bij het anatomische en fysiologische steunpunt ligt, hoe stabieler de postoperatieve fractuur zal zijn.

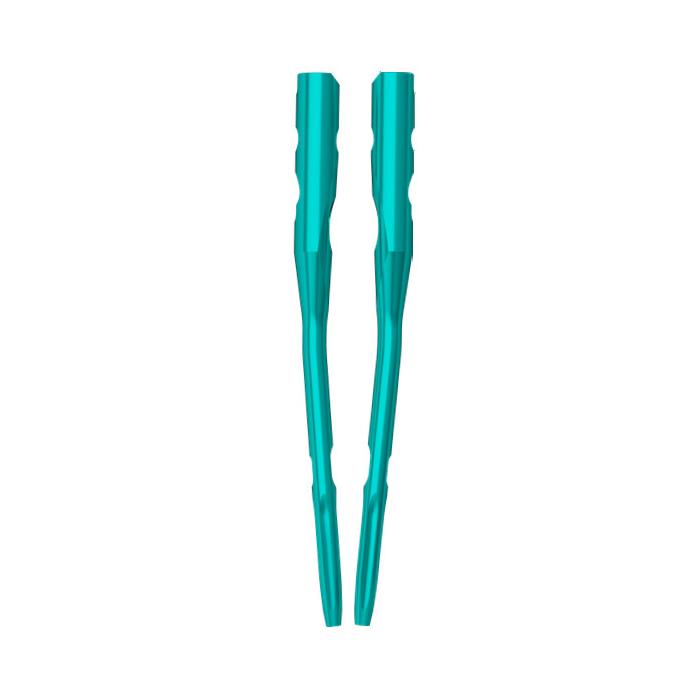

Nagels:
- Een CCD-hoek van 130° biedt meer opties voor verschillende anatomieën.
- Een mediale-laterale hoek van 5° maakt insertie aan de punt van de grote trochanter mogelijk.
- Lateraal vlak snijontwerp voor eenvoudigere insertie en lagere druk op de laterale wand.
- Kleinere proximale diameter ter bescherming van zacht weefsel.
- Distale lange groefsnede verspreidt spanning om fracturen rond de nagel te voorkomen.
- Voorste boog past zich aan de femorale anatomie aan.

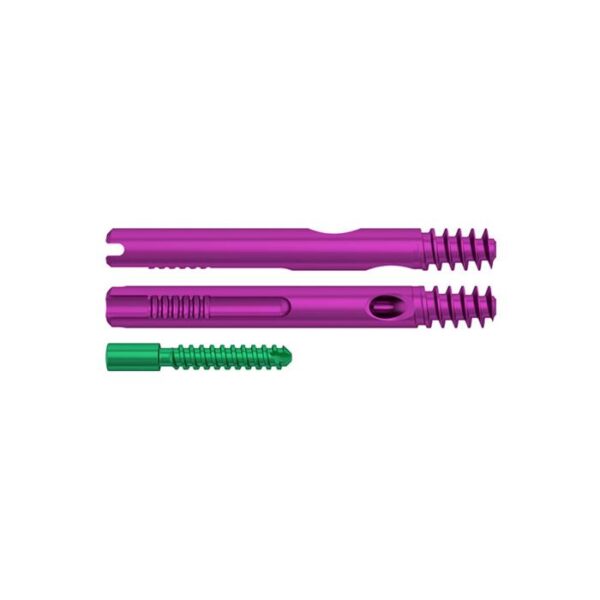

Grote compressieschroef & compressieschroef
- Unieke gecombineerde compressie-vergrendelingsschroef: continue compressie om het “Z”-effect te elimineren.
- Het uiteinde van de compressieschroef: fixeert de nagel aan de mediale zijde van de medullaire holte om de druk op de laterale wand te verminderen.
- Tandwielstructuur: controleerbare rotatie tijdens reductie biedt lineaire compressie.
Spanschroef:
- Zelfborend ontwerp vergemakkelijkt intraoperatieve insertie.
- Torx-aandrijving schroevendraaier, verlaagt het risico op loskomen van de schroef.

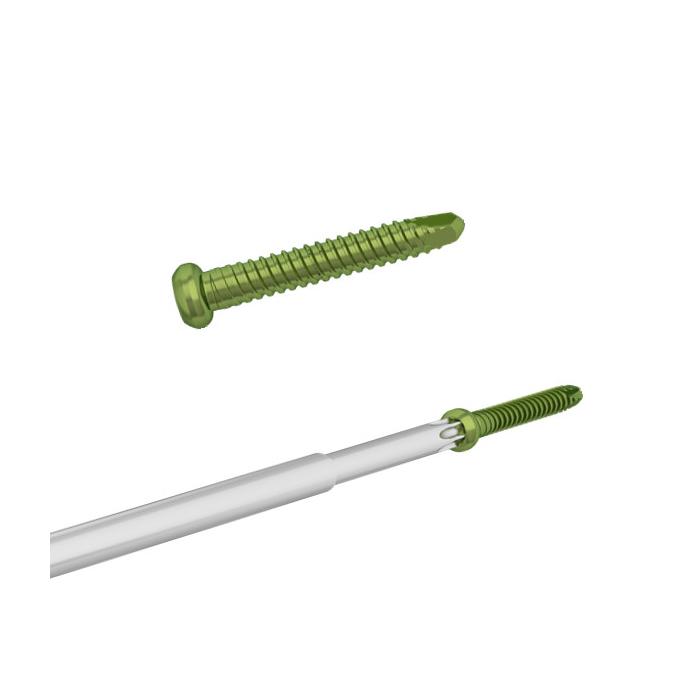

Vergrendelingsschroef:
- Zelfborend ontwerp vergemakkelijkt intraoperatieve insertie.
- Vergrendelingsschroefontwerp met dubbele schroefdraad voor eenvoudigere insertie.
- Torx-aandrijving schroevendraaier, verlaagt het risico op loskomen van de schroef.

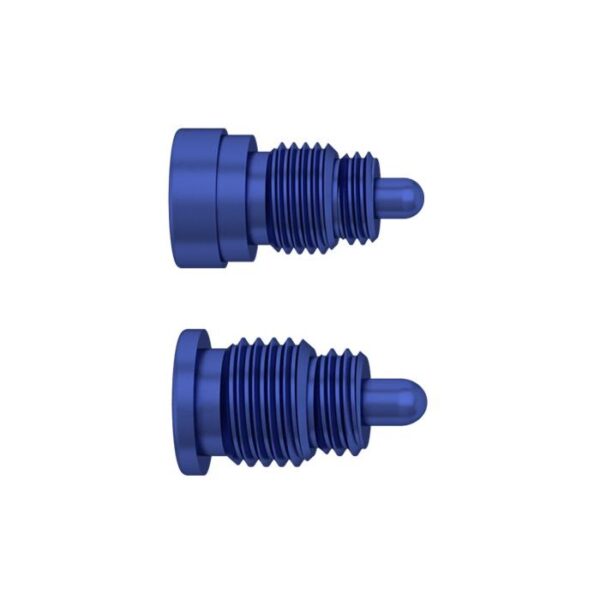

Eindkap:
- Verhoogt onmiddellijke stabiele fixatie voor instabiele fracturen.
- Torx-aandrijving schroevendraaier, verlaagt het risico op loskomen van de eindkap.
Richtas:
- Gemaakt van koolstofvezelmateriaal, lichtgewicht en radiolucent.
- Eén mal voor insertie van het spiraalblad en de vergrendelingsschroef, geen noodzaak om instrumenten te wisselen tijdens de operatie.
- Een geleidingsdraad kan door het gat in de richtas worden ingebracht om de femorale anteversiehoek en de diepte van de nagel in de medullaire holte te detecteren.
- Voor instabiele fracturen: twee K-draadgaten voor tijdelijke anti-rotatiefixatie.
Indicatie:
- Lage en uitgebreide subtrochantere fracturen
- Ipsilaterale trochantere fracturen
- Multilaterale fracturen (proximale femur)
- Pathologische fracturen
Contra-indicaties
- Femurschachtfracturen
- Geïsoleerde of gecombineerde middelfemorale nekfracturen
